Citrix 桌面云 XenApp_XenDesktop_7.15 部署系列

(一)前期准备

一、拓扑结构:


二、服务器列表:

服务器操作系统IP地址所需安装软件
虚拟化主机XenServer7.5192.168.94.11XenServer-7.5.0
域控制器Windows2016192.168.94.10AD、DNS
XenDesktopWindows2016192.168.94.12XenApp_and_XenDesktop_7_15 Citrix_Licensing XenCenter
虚拟机模板Windows7192.168.94.13Virtual Delivery Agent
客户端Windows10192.168.94.14CitrixReceiver-4.9

三、镜像准备:

XenServer-7.5.0-install-cd.iso

XenApp_and_XenDesktop_7_15.iso

CitrixReceiver-4.9-LTSR.exe

cn_windows_server_2016_x64_dvd_9718765.iso

(二)XenServer7.5安装

安装XenServer:

1、加载ISO镜像:XenServer-7.5.0-install-cd.iso,启动安装界面,按回车开始,如下图:


2、选择语言:


3、选择“OK”:


4、选择“接受”:

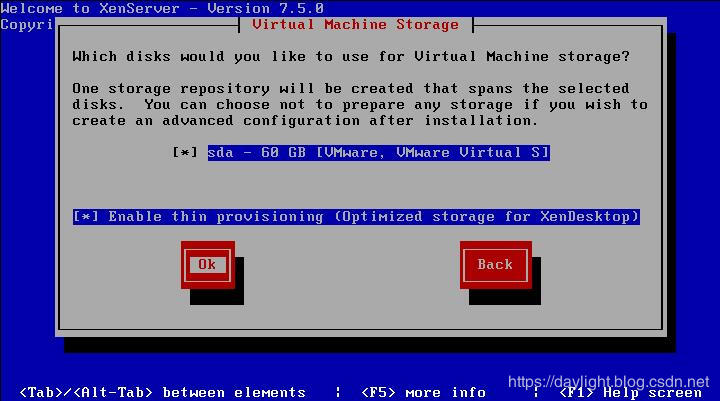

5、选择本地系统盘:


6、选择“Local media”:


7、选择“跳过”:


8、输入密码:


9、输入静态IP:


10、输入主机名和DNS:


11、选择时区“Asia”:


12、选择时区“Shanghai”:


13、若NTP服务器,选择“Using NTP”,若没有,则选择“Manual time entry”:


14、选择“安装”:


15、准备安装:


16、安装进度:


17、选择“No”:

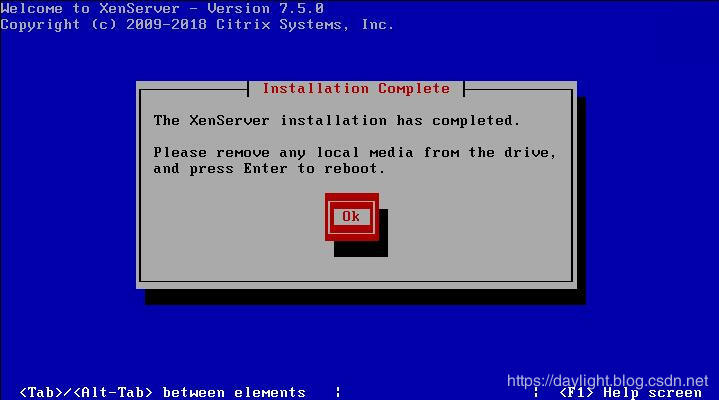

18、完成安装:


19、配置日期和时间:


20、点击“Ok”,重启!


21、重启中...


22、启动后,首页显示:


(三)AD/DNS安装

安装操作系统win2016:

1、下载ISO镜像:cn_windows_server_2016_x64_dvd_9718765.iso,下载地址如下:

ed2k://|file|cn_windows_server_2016_x64_dvd_9718765.iso|6176450560|CF1B73D220F1160DE850D9E1979DBD50|/

2、安装系统,步骤略!

安装AD/DNS:

1、打开服务器管理器,点击“添加角色和功能”:


2、点击下一步:


3、选择“基于角色或基于功能的安装”:


4、默认下一步:


5、添加角色:“Active Directory 域服务” 和 “DNS服务器”:


6、默认下一步:


7、默认下一步:


8、默认下一步:


9、点击“安装”:


10、安装进度:


11、安装完成,关闭:


12、点击上方告警图标,弹出界面中点击“将此服务器提升为域控制器”:


13、选择“添加新林”,输入域名:


14、输入目录服务还原模式密码:

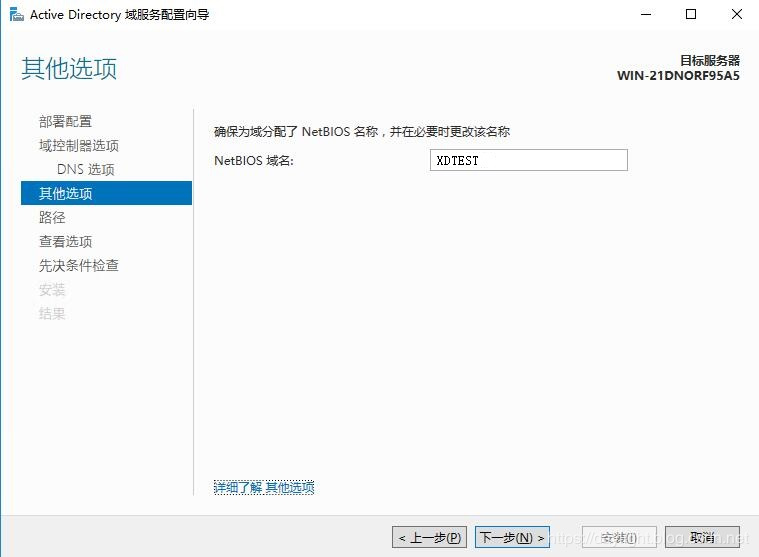

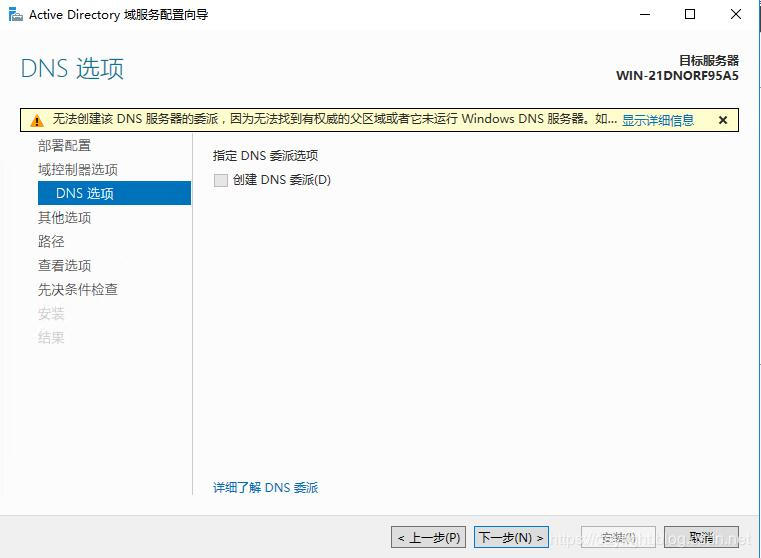

15、默认下一步:


16、默认下一步:


17、默认下一步:


18、默认下一步:


19、点击“安装”:


20、安装完成后,自动重启:


(四)安装Delivery Controller和许可证服务器

一、安装操作系统:

1、安装Win2016操作系统(可在XenServer的虚拟机上安装);

2、安装xenserver tools;

3、将系统加入AD域。

二、安装Delivery Controller

1、把ISO镜像:XenApp_and_XenDesktop_7_15.iso 挂载到该虚拟机,进入光驱,双击“AutoSelect.exe”:


2、点击“启动交付应用程序和桌面”:


3、点击“Delivery Controller”:


4、选择接受,下一步:


5、全选组件,点击下一步:


6、全选功能,点击下一步:


7、选择自动,点击下一步:


8、选择“安装”:


9、安装中。。。


10、重启。。。


11、重启后继续安装:


12、安装后,默认选择,点击下一步:


13、完成安装!


(五)许可证配置

一、申请试用证书

1、输入网址:https://www.citrix.com.cn/products/citrix-virtual-apps-and-desktops/ 打开网页后,拉到页面最下方,点击“立即试用”:

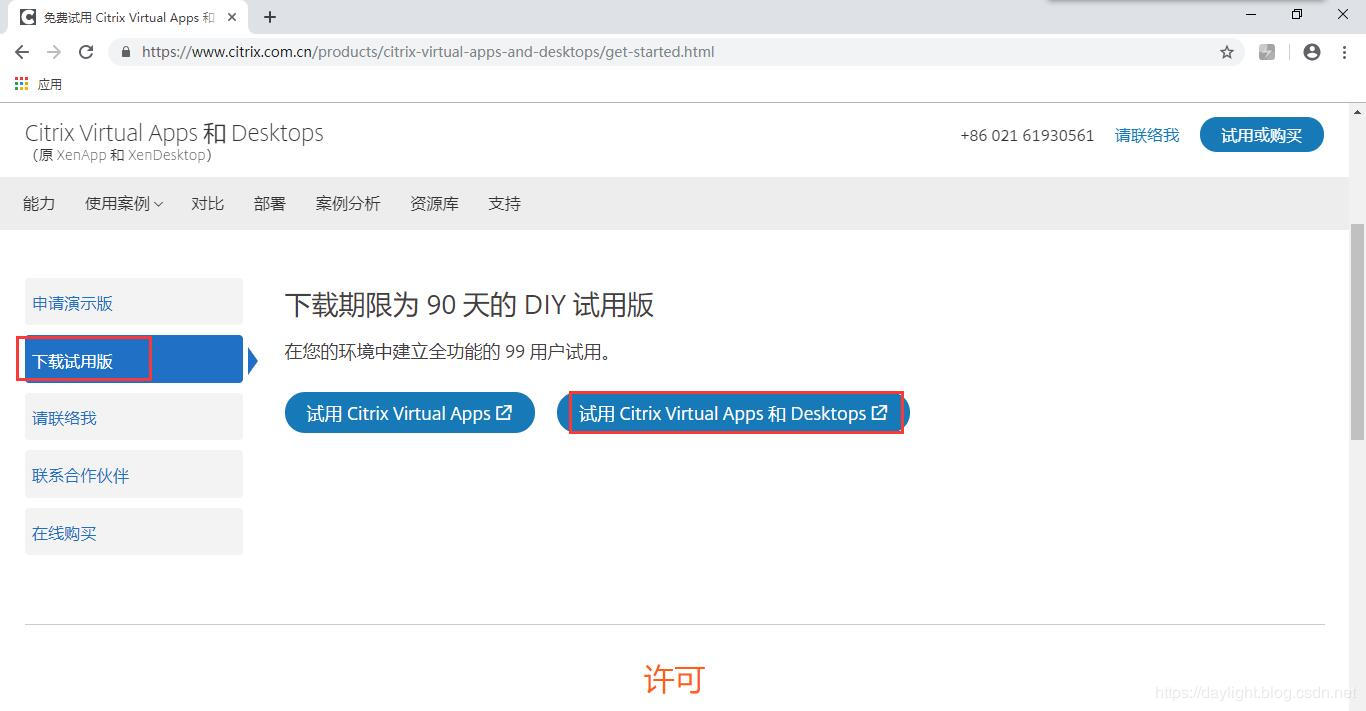

2、选择“试用Citrix Virtual Apps 和Desktops”:

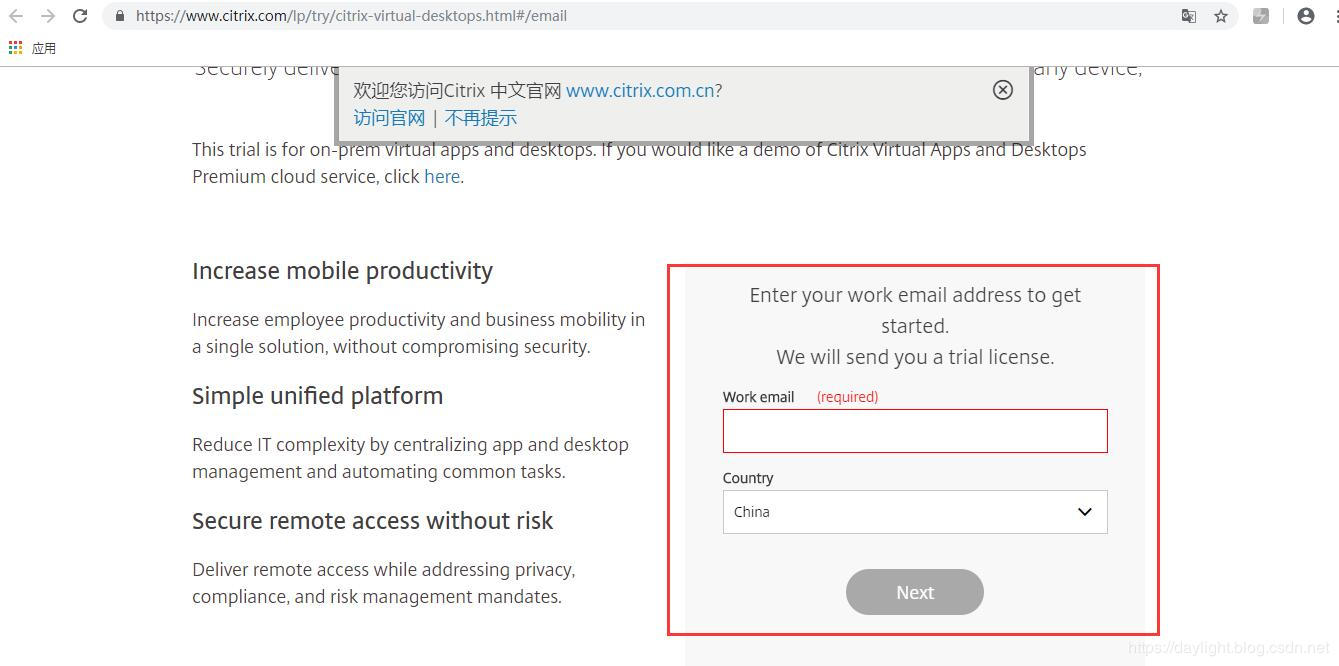

3、输入邮箱地址,点击NEXT:


4、申请好后,拉到页面的最下方,选择“管理许可证”:


5、在所有许可工具界面,选择“分配”:


6、勾选申请的许可证,点击“继续”:


7、输入主机ID(安装许可管理器的这台计算机名),我的主机名是“XD”,点击“继续”:


8、点击“确认”:


9、分配好后,提示下载许可证文件,点击“确定”:

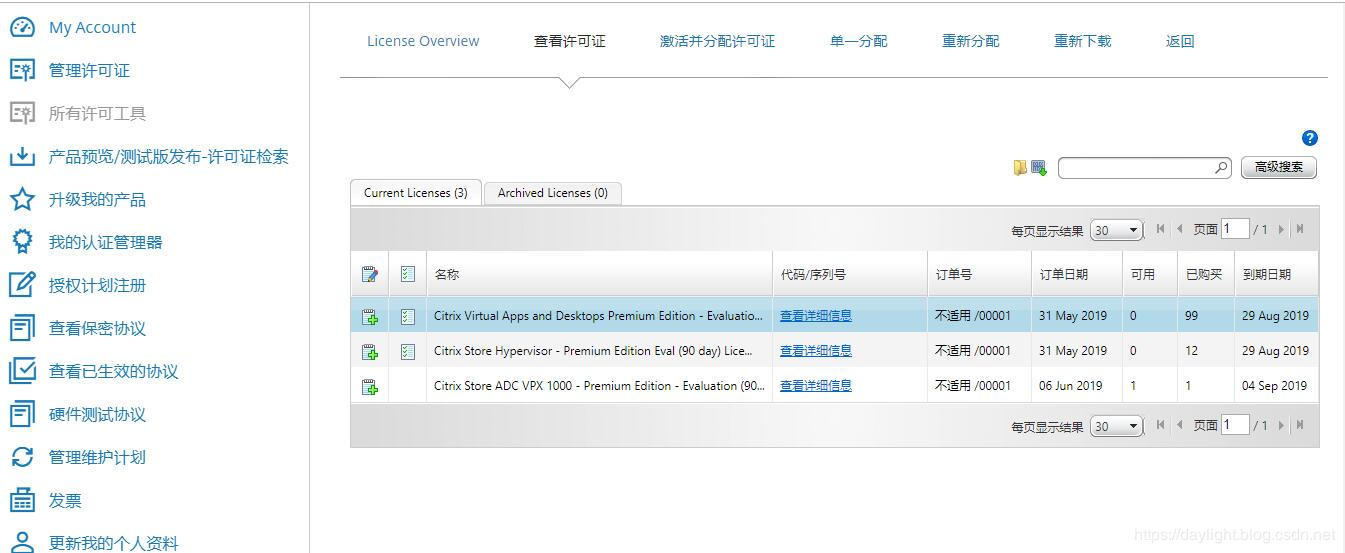

10、可查看许可证如下:


11、或者点击重新下载来下载许可证文件:


二、导入证书

1、打开许可证管理器,点击右上角的“管理”:


2、用域管理员帐号登录:


3、点击左侧菜单“供应商守护程序配置”:


4、点击“导入许可证”:


5、点击浏览选择之前下载的许可证文件,再点击“导入许可证”:


6、导入成功后,点击确定:


7、重启服务:


8、查看许可证如下:


三、激活XenServer

1、在虚拟机中安装XenCenter,打开XenCenter添加主机后,再点击“Tools”->“License Manager...”:


2、点击“Assign License...”:


3、输入许可证服务器地址和端口,选择“XenApp/XenDesktop Platinum”,点击OK:


4、状态显示“Licensed”,激活成功!


(六)配置虚拟桌面控制器

一、配置站点

1、打开Citrix Studio,点击“向用户交付应用程序和桌面”:


2、创建空站点,输入站点名称,点击下一步:


3、创建和设置数据库,默认设置,点击下一步:


4、输入许可证服务器地址,点击连接,在列表中选择如下许可证,点击下一步:


5、确认信息,点击完成:

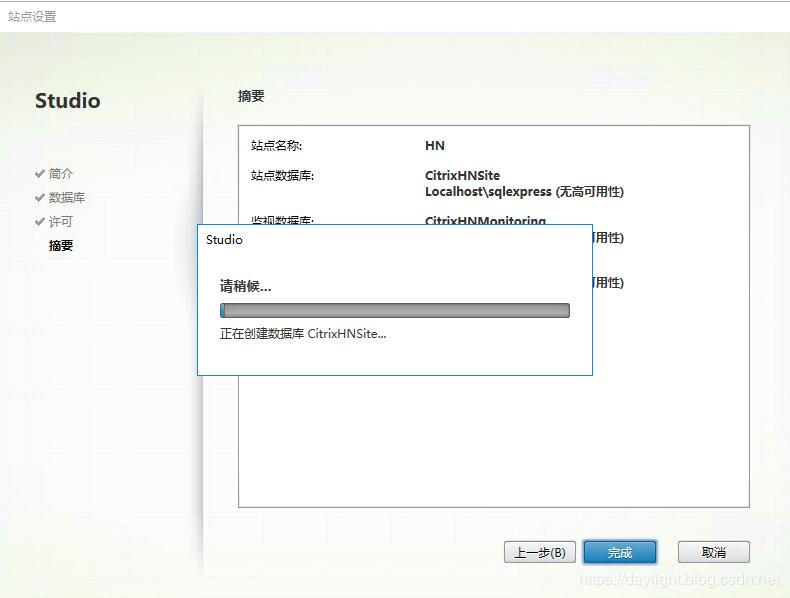

6、创建数据库中。。。



二、添加连接和资源

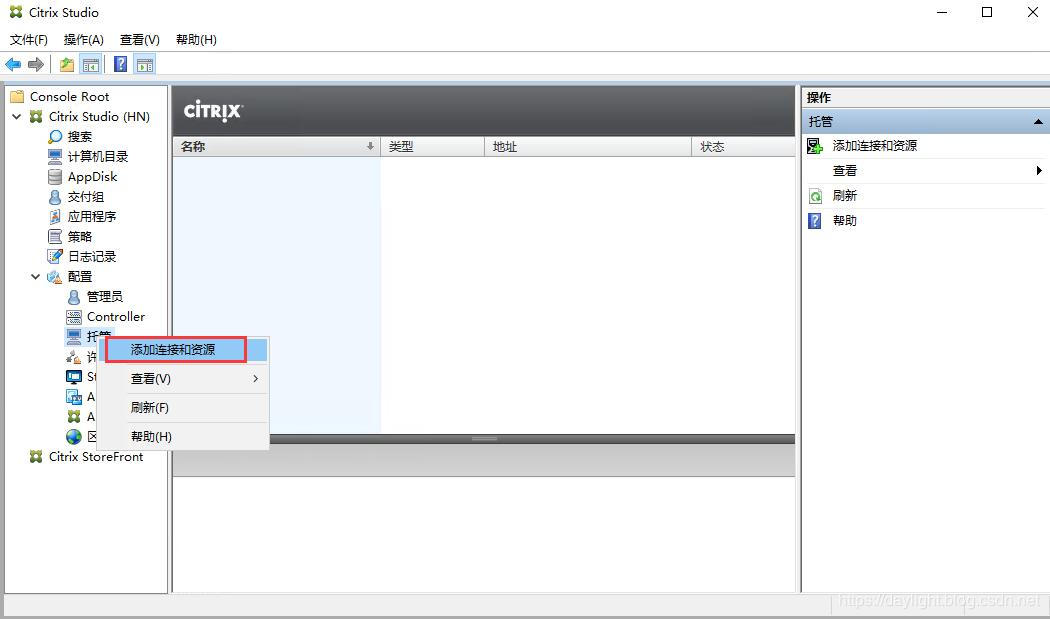

1、创建站点后,右键点击“托管”选项,选择“添加连接和资源”:


2、选择主机类型为XenServer,输入主机连接地址http://192.168.94.11,root账号及口令,选择创建虚拟机的方式”Studio工具”:


3、选择管理存储,这里选择本地存储,点击下一步:


4、选择本地存储位置,点击下一步:


5、输入资源名称,并选择一个虚拟网卡,点击下一步:


6、确认配置信息,点击完成:


7、添加完成,显示如下:


(七)准备虚拟机模板

一、安装虚拟机:

在XenServer上安装虚拟机Win7系统;
安装xenserver tools;
将系统加入AD域。

虚拟机安装步骤如下:

1、右键点击主机,选择“New VM...”:


2、选择版本:


3、输入虚拟机名称:


4、选择ISO镜像:


5、选择主机:


6、选择CPU、内存配置:


7、下一步:


8、选择虚拟硬盘:


9、选择虚拟网卡:


10、确认配置信息,点击“Create Now”:


二、安装及配置VDA:

1、在win7虚拟机上挂载XenApp_and_XenDesktop_7_15的镜像:

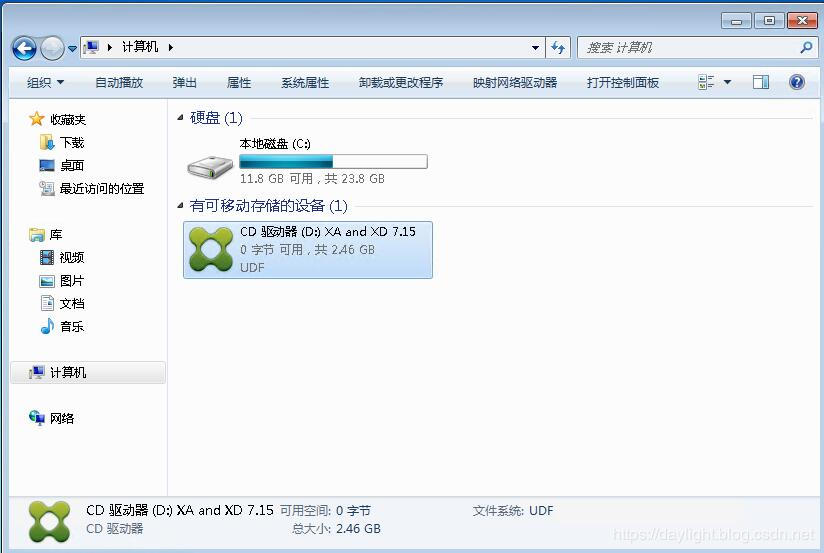

2、用域管理员帐号登录win7,双击挂载的光驱:


3、选择“启动应用程序和桌面”:

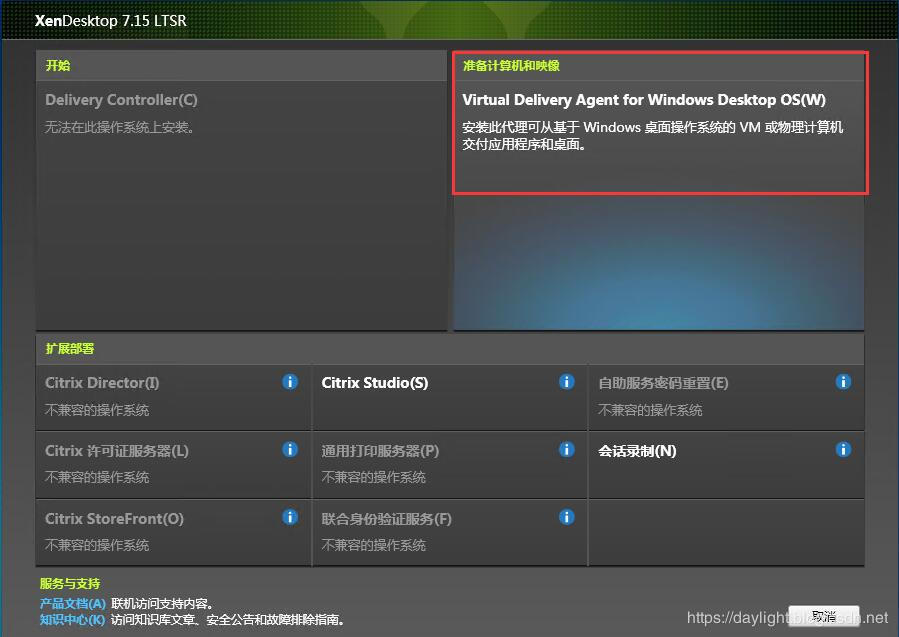

4、点击“Virtual Delivery Agent for Windows Desktop OS”:


5、创建主映像,点击下一步:


6、选择“在标准模式下安装”,点击下一步:


7、勾选“Citrix Receiver”,点击下一步:


8、选择附加组件,点击下一步:


9、添加控制器地址,输入域名,测试连接通过,点击添加:


10、添加成功后,点击下一步:


11、选择功能,点击下一步:


12、默认端口,点击下一步:


13、确认信息,点击安装:


14、安装中。。。


15、若有提示重启,重启计算机再继续安装:


16、默认,下一步:


17、安装完成后,重启:


三、虚拟机创建快照

1、关闭虚拟机后,再创建一个快照:


(八)部署虚拟桌面及应用

一、创建计算机目录

1、打开Citrix Studo,右键点击计算机目录,选择“创建计算机目录”:


2、下一步:


3、选择“桌面操作系统”,点击下一步:


4、选择“进行电源管理的计算机(如虚拟机)”,选择部署项“MCS”,点击下一步:

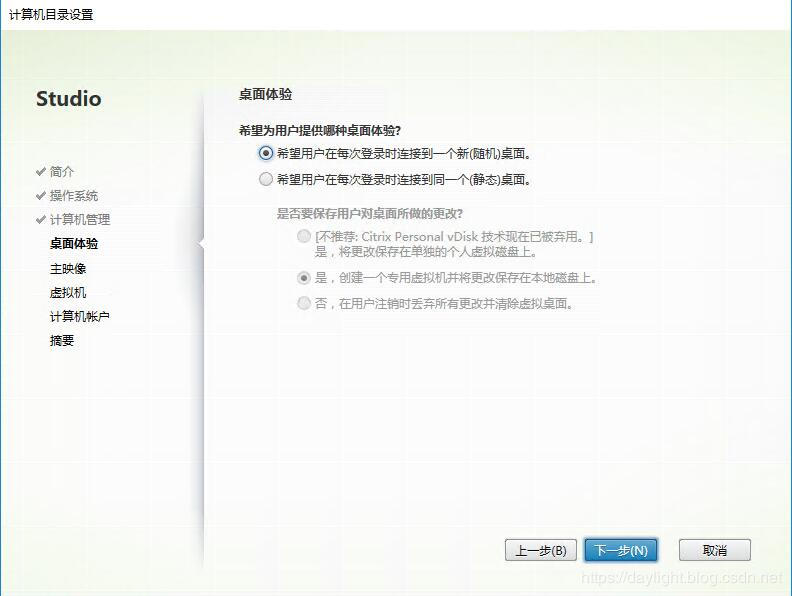

5、选择“随机桌面”,点击下一步:


6、选择作为虚拟机模板的快照:


7、选择创建虚拟机的个数,及每台虚拟机的内存大小,点击下一步:


8、创建AD计算机帐户,选择帐户的AD位置,这里需要首先在AD中创建好组织单位,再输入帐户命名方案:


附:AD中的组织单位创建如下:




9、输入计算机目录名称,点击完成:

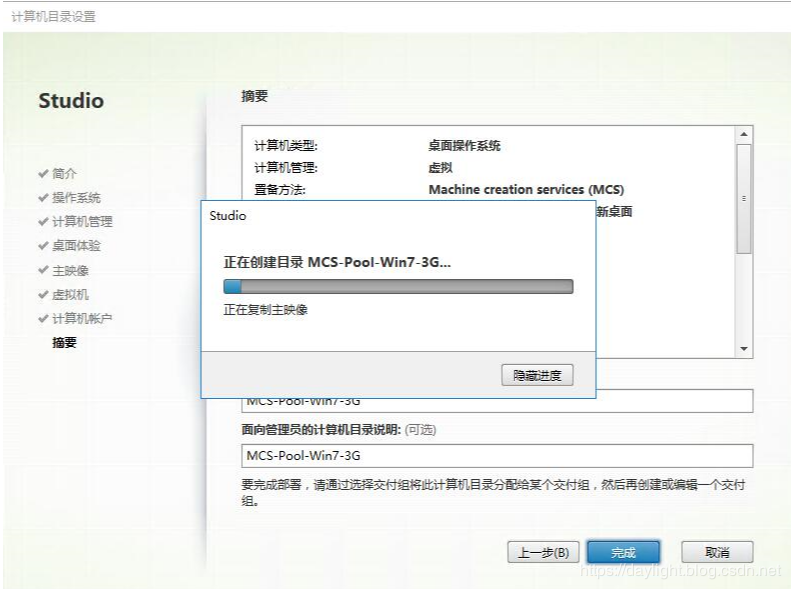

10、创建中。。。


11、创建完成后,目录显示如下:

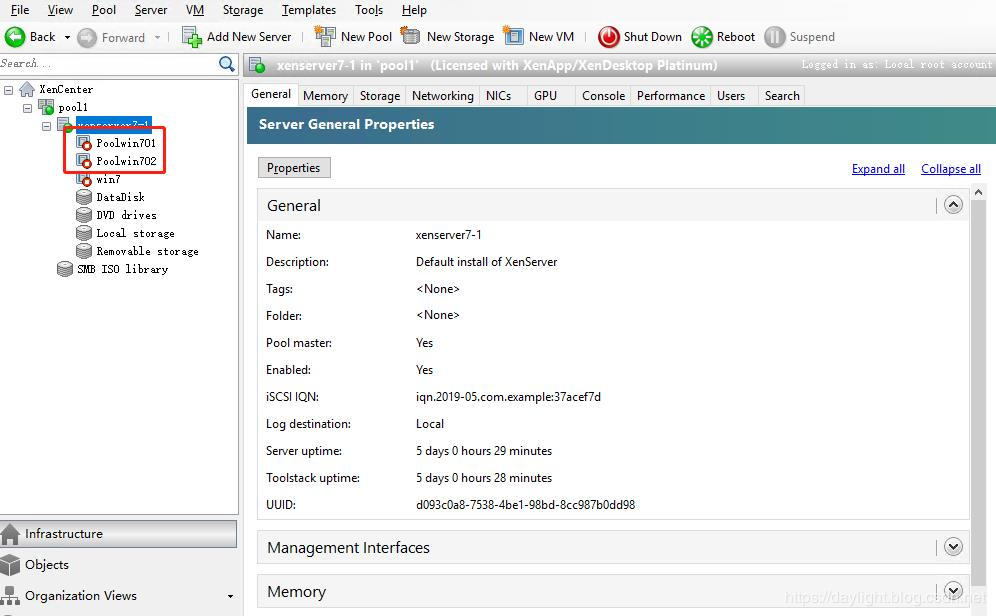

12、在XenCenter查看,发现已经创建了两个虚拟机如下:


二、分配虚拟桌面

1、右键点击“交付组”,选择“创建交付组”:


2、下一步:


3、选择计算机目录,点击下一步:


4、选择使用此交付的用户,点击下一步:


5、要添加应用程序,选择“手动添加”,这里暂时不添加,点击下一步:


6、添加桌面,输入显示名称,选择使用桌面的用户或组,点击确定:


7、桌面添加如下,点击下一步:


8、输入交付组名称,点击完成:


9、交付组创建完成:


三、添加应用程序

1、右键点击“应用程序”,选择“创建应用程序组”:

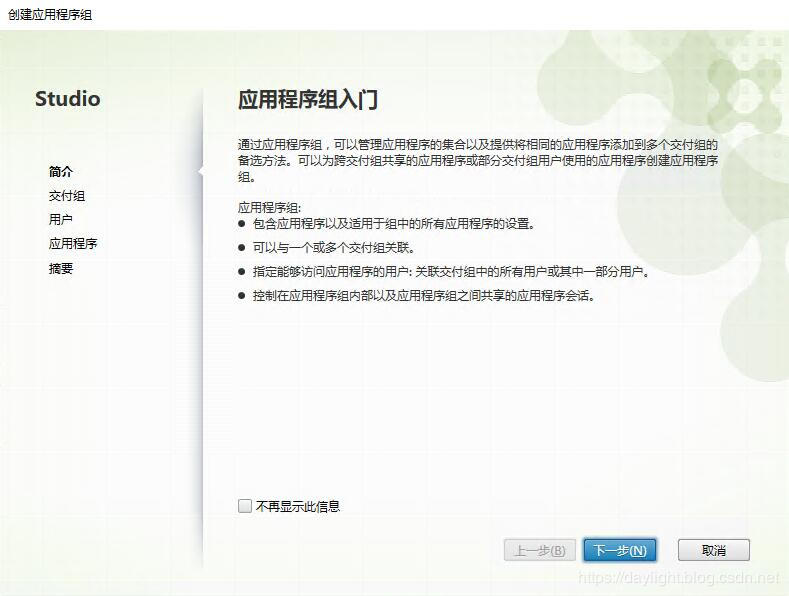

2、下一步:


3、选择交付组,点击下一步:


4、选择使用此应用程序组的用户或组,点击下一步:


5、选择“手动添加”:


6、选择一个应用程序路径,并输入名称:


7、添加了一个应用程序,点击下一步:


8、点击完成:


9、创建完成后,显示如下:


(九)客户端使用

一、安装CitrixReceiver

1、在客户端的浏览器上输入地址:http://192.168.94.12/Citrix/StoreWeb,点击检测Receiver:


2、点击下载,下载CitrixReceiver软件:


3、下载后,双击CitrixReceiver软件,打开安装界面,点击开始:


4、勾选“接受”,点击安装:


5、安装成功!


二、连接虚拟桌面和应用程序

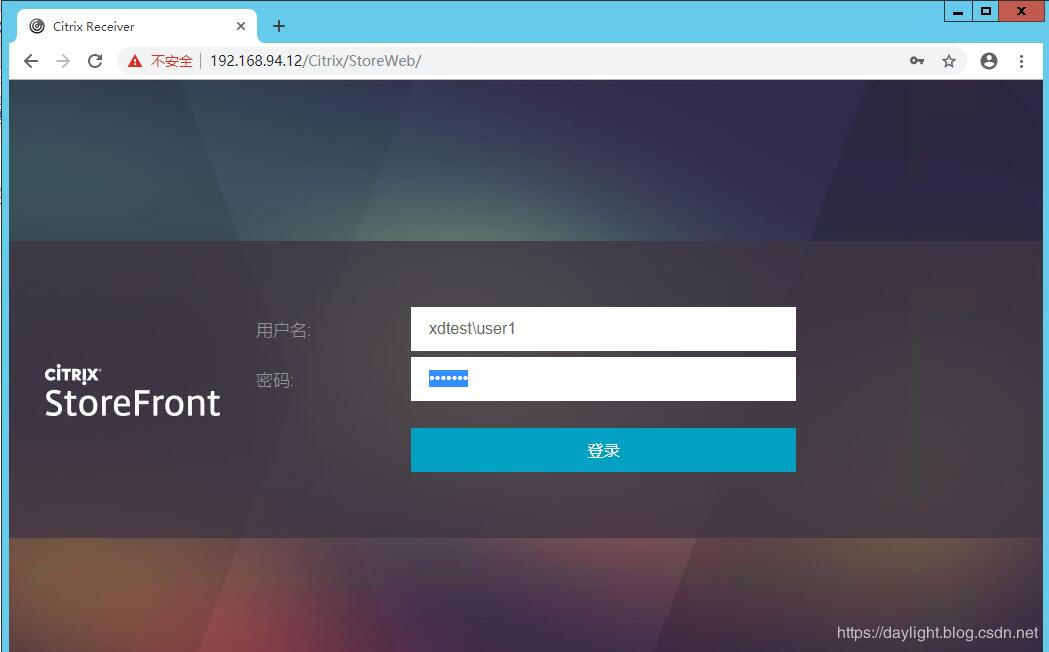

1、在客户端的浏览器上输入地址:http://192.168.94.12/Citrix/StoreWeb,打开登录页面,输入分配好的域帐户,点击登录:

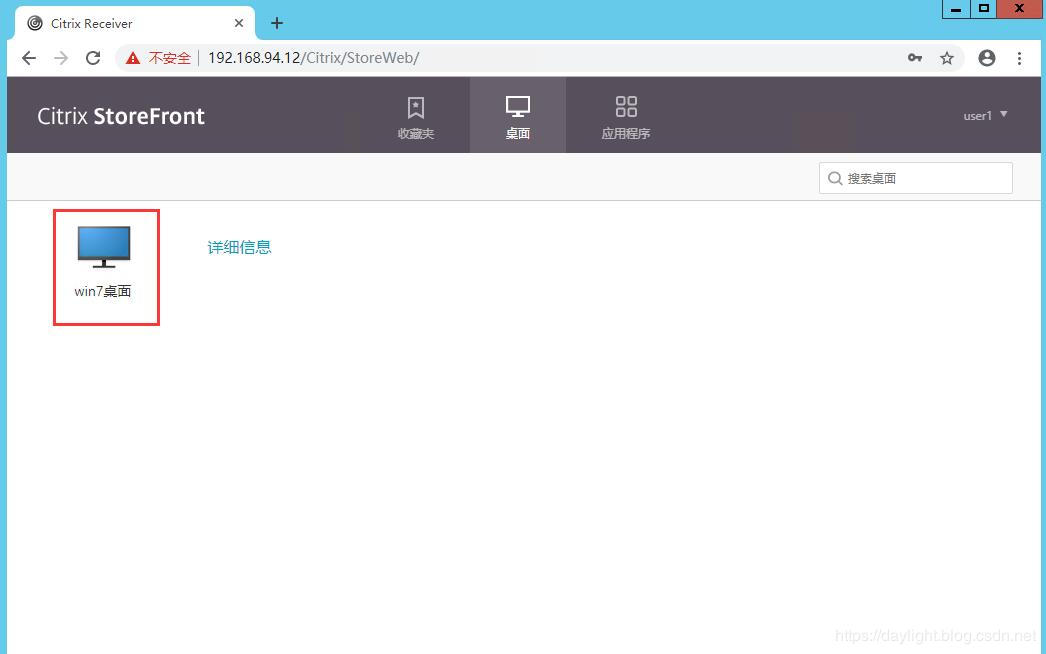

2、登录后,选择桌面,显示虚拟桌面名称,点击win7桌面:


3、打开远程桌面远程,进入随机分配的虚拟机:

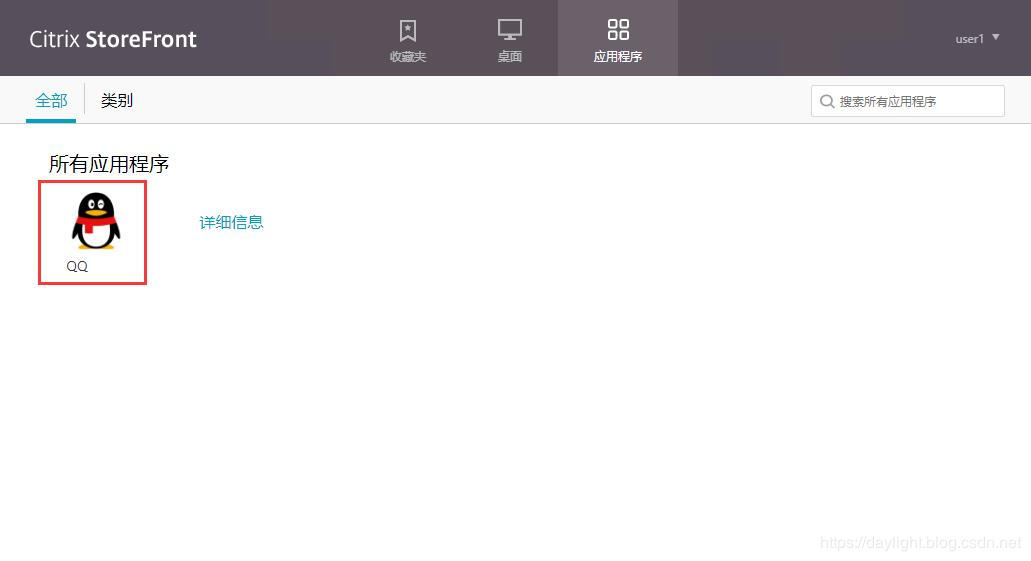

4、选择应用程序,点击一个程序:


5、正在启动程序:


6、启动程序成功!
